金屬板材拉伸試驗標準試樣類型及尺寸
來源：天氏庫力 發(fā)布日期
2019-01-18 瀏覽：
標準試樣的類型及尺寸見圖1-1及表1-1

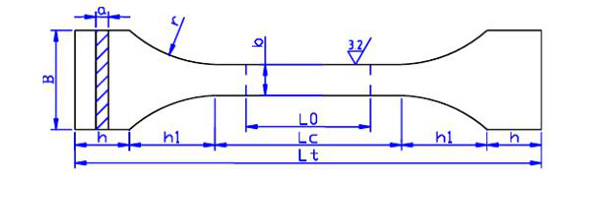

圖1-1：標準試樣的類型

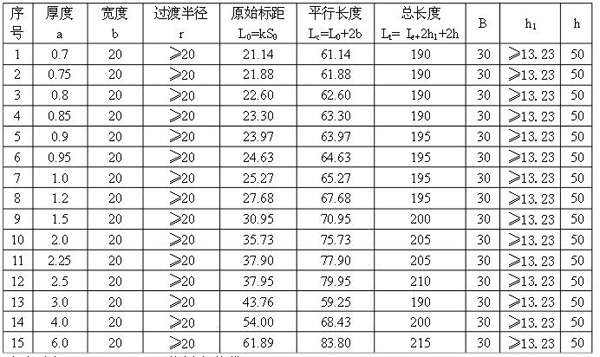

表1-1：標準試樣的尺寸
對于厚度0.1mm-3.0mm薄板和薄帶：
1.優(yōu)先采用比例系數(shù)k=5.65的比例試樣，若比例標距小于15mm，建議采用非比例試樣，或按雙方約定的L0值。
2.頭部寬度應至少20mm，但不超過40mm。
3.平行長度應不少于L0+b/2，仲裁試驗，平行長度應為L0+2b，除非材料尺寸不足夠。
4.原始橫截面積（S0=AB）的測定應準確到±2%
5.應用小標記、細劃線或細黑線標記原始標距（L0），但不得引起過早斷裂的缺口做標記。
6.機加工試樣的尺寸公差和形狀公差應符合下表要求：

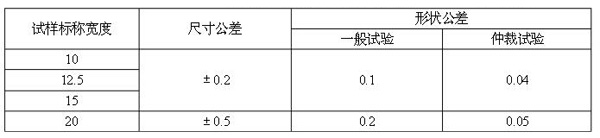

表1-2：標準試樣的尺寸公差
