拉力機廠家為了方便裝箱運輸，也為了防止在搬運過程中損壞夾具，在發貨的時候往往會卸下拉力機夾具，因此，客戶在收到拉力機時，就要自己對夾具體進行安裝了。其實夾具的安裝并不難，下面小編分享一些夾具安裝的技巧。
萬能拉力機實際應用中對于夾具安裝的一些技巧說明：
1、試樣的正確裝夾對試驗很重要，直接影響試驗的成敗及測試數據的準確性；
2、對矩形試樣、脆性試樣來說，裝夾更為重要；
3、在裝夾時盡可能的將試樣前后裝平行，平行后再做拉伸；
4、在鋼絲類纏繞夾具中，不能出現線壓線的情況，這樣會造成局部的應力集中，往往會從壓線處斷，造成斷點差；
5、對楔形夾具來說，試樣的左、右對中是由夾具保證的，但前后卻容易裝斜，裝斜后在拉伸過程中試樣兩側受力不均勻，有可能撕裂試樣或斷點差；
6、對于搭接試樣，應使搭接面通過傳感器的力作用中心；
7、安裝下夾具體時，先把下部接頭與下夾具體連接好，再把二者插入導向桿，通過固定銷連接，完畢后再緊固鎖緊螺母及連接螺母消除間隙。
小技巧：在安裝上夾具體時，先把萬向節連接到上連接座上，隨后把二者連接到上橫梁上，再把上夾具體與上部接頭連接，再通過固定銷與萬向節連接，再緊固鎖緊螺母。把上夾具體放到下夾具體上，用手動方式上升中橫梁，使上夾具體與萬向節裝配。此時，應小心移動中橫梁，以免撞壞零部件。
另外，試樣的正確裝夾對試驗很重要，直接影響試驗的成敗及測試數據的準確性。應盡量使試樣的受力作用線與傳感器的力作用線重合。

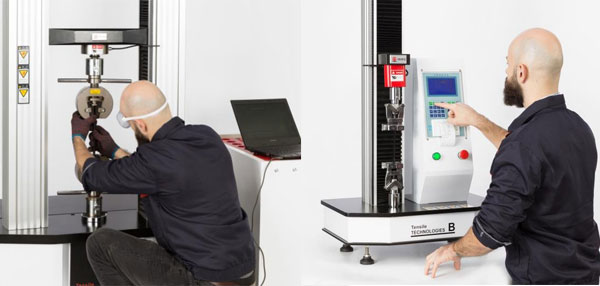

拉力機夾具安裝示意圖
綜上所述，我們在對夾具進行安裝時，總的原則是：使試樣（或成品、半成品）的受力作用線盡量與傳感器的力作用線重合，而對于使用人員來說，在每一步的操作之前，都應仔細閱讀相關產品說明書，并嚴格按照相關操作來操作，這樣才能更好的操作拉力機。
